15年工业除尘器设备厂家翻箱底资料:喷淋塔设计标准

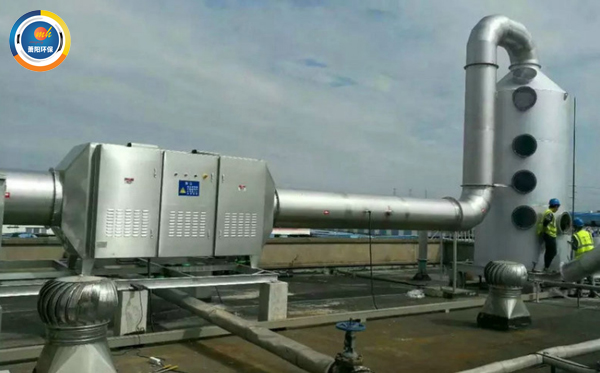

喷淋塔塔型选择原则：

要选择合适的喷淋塔型必须通过调查研究，充分了解使用条件，选择有较好特性的合理塔型。一般说来，同时满足生产任务要求的喷淋塔塔型有多种选择，但应从经济观点，生产经验和具体条件等方面综合考虑。现将选择时一些考虑因素列举如下。

1.与物性有关方面的因素

（1）物流系统易起跑沫，宜用填料塔。因为在板式塔中易造成严重的雾沫夹带，甚至泛塔，影响分离效率。

（2）有悬浮固体和残渣的物料，或易结垢的物料，宜用板式塔中大孔径筛板塔、十字架型浮阀和泡罩塔等。填料塔将会产生阻塞，有很难清理。

（3）高粘性物料宜用填料塔。在板式塔中鼓泡传质效果太差。

（4）具有腐蚀性的介质宜选用填料塔，因它宜用耐腐蚀材料制作，也可选用板式塔中结构简单的无溢流筛板塔。

（5）对于处理过程中有热量放出或须加入热量的系统，宜采用板式塔。当然也可将填料分塔或分段设置，塔（段）间设置冷却器，但结构较复杂。

2.与操作条件有关的因素

（1）传质速率有气相控制，宜采用填料塔，因在填料塔中气相在湍动，液相分散为膜状流动。如传质速率由液相控制，宜用板式塔，因为在板式塔中液相在湍动，气相分散为气泡。

（2）当处理系统的液气比L/V小时，宜用板式塔。

（3）操作弹性要求较大时，宜采用浮阀塔、泡罩塔等。填料塔和无溢流筛板塔的弹性较小。

（4）对伴有化学反应（特别是当此反应并不太迅速时）的吸收过程，采用板式塔较有利，因液体在板式塔中的停留时间长，反应比较容易控制，有利于吸收过程。

（5）气相处理量大的系统宜采用板式塔，小则填料塔适宜。因大塔板式塔价廉，小塔则填料塔便宜，一般塔径小于φ800mm宜采用填料塔。

以下为喷淋塔设计时的一些要点考虑，主要包括

1.空塔流速

空心喷淋除尘器的气流速度越小对吸收效率越有利，一般为1.0~1.5m/s。

2.填料层厚度

错流模拟式填料洗涤除尘器中，通过两层筛网所夹持的填料层厚度一般小于0.6m,最大1.8m。

喷淋段：自喷淋层（最上一层喷嘴）至进气管上口，气液在此段进行接触传质，是塔的主要区段。氟化氢为亲水性气体，传质在瞬间即能完成。但在实际操作中，由于喷淋液雾化状况、气体在本体截面分布情况等条件的影响，此段的长度仍是一个主要因素。以为在此段，塔的截面布满液滴，自由面大大缩小，从而气流实际速度增大很多倍，因此不能按空塔速度计算接触时间。

脱水(除雾)段：喷嘴以上部分为脱水段，作用是使大液滴依靠自重降落，其中装有除雾器，以除掉小液滴，使气液较好的分离。塔的高度尚无统一的计算方法，一般参考直径选取，高与直径比（H/D）在4~7范围以内，而喷淋段占总高的1/2以上。

湍流塔气体净化器，填料层可浮动。塔内装有聚乙烯、聚丙烯、发泡聚苯乙烯或多空橡胶制成的轻质空心（或实心）小球作为填料，小球的密度应小于洗涤液体的密度。在一定的气流速度作用下，塔内小球不断地进行湍流运动，粉尘粒子在湍流运动的泡沫层中，被气体射流补尘体所捕获。

湍流塔净化器用于除尘时，空塔气流极限速度取5~6m/s，液气比为0.5~0.7L/m3；选用填料小球的直径应满足

式中，D为湍球塔直径，m；dB为小球的直径，m。

根据实验得出，用直径20~40mm,密度为200~300kg/m3的填料小球净化含尘气体，其效率最佳。

填料小球静止床层高度Hst大约为球形填料直径的5~8倍，最大的静止床层高度Hst（max）应遵从Hst/D≦1的关系式。湍流塔为多层时，上一层支撑筛板到下一层支撑筛板间的距离为1~1.5m，限位栅板与支撑板间的距离为0.8~0.9m。

3.喷嘴数量

喷嘴的功能是将洗涤液喷洒为细小液滴。构造合理的喷嘴能使洗涤液充分雾化，增大气液接触面积。反之，所有庞大的塔体而洗涤液喷洒不佳，气液接触面积仍然很小，影响设备的净化效率。理想的喷嘴如下：

1. 喷出液滴细小，液滴大小取决于喷嘴结构和洗涤液压力。

2. 喷出液体锥角大锥角大则覆盖面积大，在出喷嘴不远处便布满整个塔截面。喷嘴中装有漩涡器，使液体不仅向前进方向运动，而且产生旋转运动，这样有助于将喷出液洒开，也有利于将喷出液分散为细雾。

3. 所需的给液压力小给液压力小，则动力消耗低。

4. 喷洒能力大喷洒能力理论计算公式为

式中，q为喷嘴喷洒能力，m2/s；μ为流量系数，0.2~0.3；F为喷出口截面积，m2；p为喷出口液体压力，Pa；γ液为液体密度，kg/m3；g为重力加速度。

在实际工程中，多采用经验公式，其形式如下：

q=kpn

式中，k为与进出口直径有关的系数；n为压力系数，与进口压力有关，一般在0.4~0.5之间。

所需喷嘴数量，根据单位时间内所需喷淋液液量决定，计算公式如下：

式中，n为所需喷嘴个数，G为所需喷淋液量，m2/h；q为单个喷嘴的喷淋能力，m2/h，φ为调整系数，根据喷嘴是否容易堵塞而定，可取0.8~0.9。

喷嘴应在断面上均匀配置，以保证断面上各点的喷淋密度相同，而无空洞或疏密不均现象。

喷嘴大小：

喷嘴型号	1/42分	3/83分	1/24分	3/46分	1寸	1-1/4寸	1-1/2寸	2寸	3寸	4寸
直径大小		DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN80	DN100

一般根据管径截面积大小来布置喷嘴数量，单个喷嘴的截面积乘以喷嘴个数小于水管截面积的2/3即可。

4.塔径的计算

塔径由每小时所需处理气量与气体在塔内通过速度决定。计算公式如下：

式中，D为塔直径，m；Q为每小时处理的气体量，m3/h；v为烟气穿塔速度，m/s。

5.气液比选择

水气比是与净化效率关系最密切的控制条件，其单位为kg液/m3烟气。在其他条件不变时，水气比越大，净化效率越高，特别是水气比在0.5以下时，净化效率随水气比提高而剧增，这是因为水量还不能满足吸收要求的缘故，但增大到一定程度之后，再增加喷淋量已无必要，反而会使气流夹带量增加。试验确定，空心塔的水气比以0.7~0.9为宜。当然这与很多条件有关，例如，洗涤液雾化不好，即使水气比较大，传质效果仍不好。

6.水泵选型

水泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等

1、流量是选水泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

选水泵的具体操作

根据泵选型原则和选型基本条件，具体操作如下：

1、根据装置的布置、地形条件、水位条件、运转条件，确定选择卧式、立式和其它型式（管道式、潜水式、液下式、无堵塞式、自吸式、齿轮式等）的泵。

2、根据液体介质性质，确定清水泵，热水泵还是油泵、化工泵或耐腐蚀泵或杂质泵，或者采用无堵塞泵。安装在爆炸区域的泵，应根据爆炸区域等级，采用相应的防爆电动机。

3、根据流量大小，确定选单吸泵还是双吸泵；根据扬程高低，选单级泵还是多级泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，如选单级泵和多级泵同样都能用时，首先选用单级泵。

4、确定泵的具体型号

确定选用什么系列的泵后，就可按最大流量，（在没有最大流量时，通常可取正常流量的1.1倍作为最大流量），取放大5%—10%余量后的扬程这两个性能的主要参数，在型谱图或者系列特性曲线上确定具体型号。操作如下：利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般很少，通常会碰上下列两种情况：第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。或设法减小管路阻力损失。

第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，

若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。5、泵型号确定后，对水泵或输送介质的物理化学介质近似水的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。也可反过来以NPSH校改几何安装高度？

6、对于输送粘度大于20mm2/s的液体泵（或密度大于1000kg/m3），一定要把以水实验泵特性曲线换算成该粘度（或者该密度下）的性能曲线，特别要对吸入性能和输入功率进行认真计算或较核。

7、确定泵的台数和备用率：

对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：流量很大，一台泵达不到此流量。对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共三台）

对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一台泵仍然承担生产上70%的输送。

对需24小时连续不停运转的泵，应备用三台泵，一台运转，一台备用，一台维修。

8、确定泵的台数和备用率：

对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：流量很大，一台泵达不到此流量。

对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共三抬）

对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一抬泵仍然承担生产上70%的输送。

对需24小时连续不停运转的泵，应备用三台泵，运转，一台备用，一台维修。
