想了解布袋除尘器结构和设计 听听锅炉除尘器厂家工程师怎么说
2020-05-14 17:48:51 | 来源：www.chuchenqi168.com | 作者 :丁保存
布袋除尘器也叫锅炉布袋除尘器，袋式除尘器属于非标产品，应用非常广泛，其结构和设计通常都是根据客户需求专门定做的，不同的厂家，设计和加工的布袋除尘器各存异同的，特别是处理同量、设备材质和形状各不相同。

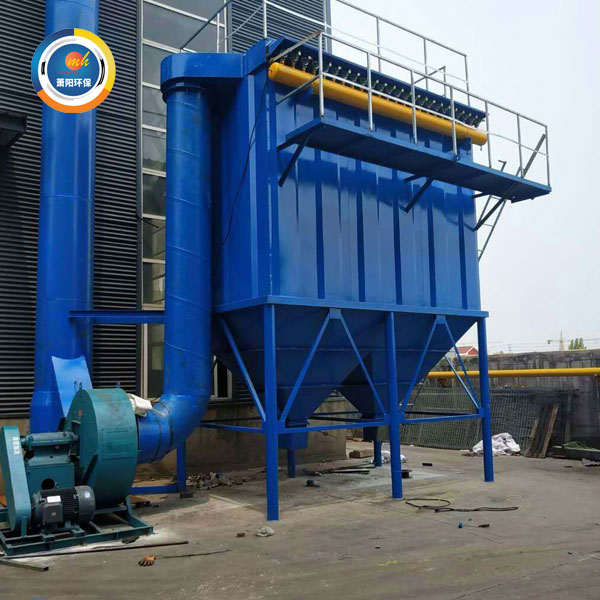

图：布袋除尘器
萧阳环保15年锅炉除尘器厂家，布袋除尘器也是萧阳环保主营产品之一，年生产加工各类布袋除尘器达千台，想要了解布袋除尘器的结构和设计，听一听萧阳环保10年行业经验的设计师怎么说？
布袋除尘器统筹讲分为1个本体，3大配件，8大系统等。
一、布袋除尘器1个本体：
布袋除尘器1个本体主要包括设备支撑结构、上箱体、中箱、灰斗、喷吹装置及气压管路。
二、3大配件：
布袋除尘器3大配件包括滤袋、笼骨和花孔板，共同组成整个除尘设备的滤灰系统。其中花孔板主要用于支撑滤袋组件和分隔过滤室(含尘段)及净气室，滤袋组件从花板口卡入。
三、6大系统
1. 滤灰系统
由3大配件滤袋、笼骨和花孔板构成。
2. 进风系统
布袋除尘器的进风系统主要包括进风装置、分流装置。从而保证进入布袋除尘器各仓室风量均匀分配。
3. 排气系统
布袋除尘器的排气系统主要由排气管道等组成，这个很好理解。
4. 卸灰系统
布袋除尘器的卸灰系统主要包括清堵空气炮、手动插板阀等组成。
5. 清灰系统
布袋除尘器的清灰系统主要包括电磁脉冲阀、喷吹管、气包、灰斗等组成。要求除尘设备的灰斗和排灰口的设计应保证灰尘能自流出灰斗。
6. 布袋除尘器的照明系统。
7. 压缩空气系统
布袋除尘器的压缩空气系统包括储气罐、压缩空气管道、减压阀、压力表、气源处理等，并考虑冬季防冻措施。
8. 布袋除尘器配置进风尘降系统。
布袋除尘器配置进风尘降系统，主要是为了减少布袋过滤粉尘量，对滤袋间合理布置，使上升气流速度得到有效控制，使进入布袋除尘器的含尘气体能均匀地分布到每个除尘布袋，防止滤袋间的碰撞和磨擦，延长滤袋使用寿命。
图：布袋除尘器
布袋除尘器一般还需设置差压计、料位计、等检测装置，当烟气温度过高或过低、超过预设报警值时，自动打开旁路系统阀门排放烟气，保护滤袋。
另外布袋除尘器由于设备比较大，通常会装在室外，所以为了有效保证设备使用寿命，一般还会在布袋式除尘器顶部装上雨棚起到防雨措施，主要用来电磁脉冲阀等顶部装置。同时还设有栏杆、扶手，作为检修平台。
布袋除尘器设有保温层、顶部防雨棚，防止结露及保护除尘器顶部装置。整个设备结构要求要有独立的壳体，壳体还要求密封、防雨，壳体设计避免死角或灰尘积聚区。同时，每个滤袋仓室顶要有专门的检修门。
同时要求布袋除尘器设备在运行进，不受除尘设备运行或分区停运的限制，在负荷调整时有良好的、适宜的调节特性、可靠和稳定地连续运行。
图：萧阳环保
布袋除尘器一般采用低压喷吹技术，具有运行成本低，效率高等特点。所以整个布袋除尘器系统结构和设计并不简单，需要考的因素非常多，所以不同的厂家报价也是相差比较大。
萧阳环保15年厂家是一家集研发、设计和生产制造于一体的厂家，20余年的行业经验，欢迎致电：15355819468 咨询！
