20余年的除尘器厂家揭秘布袋除尘器7大组成部分
2022-03-21 14:31:04 | 来源：www.chuchenqi168.com | 作者 :丁保存
布袋除尘器(点击了解相关设备)一般来说作为大型设备，通常是无法一次性成型的，是通过分模块加工运输到客户现场，再由安装工人组装完成安装调试。那么你知道布袋除尘器主要的几大组成部分是哪些吗？听一听20余年除尘器厂家的技术工程师怎么说。
图：布袋除尘器
布袋除尘器主要组成部分是由箱体、除尘滤袋、除尘骨架、电磁脉冲阀、脉冲控制仪、灰斗、星型卸灰阀和风机、管道等组成。
1. 箱体
布袋除尘器箱体分为上箱体和下箱体组成。
上箱体一般由碳钢焊接而成，它的设计好坏直接关系到布袋除尘器是否正常运行。设计上箱体时，应考虑到花板孔在上箱体内的合理布置、上箱体横截面高度、离线孔的大小及方位。在有内旁通的情况下，还要考虑到离线孔与内旁通孔的位置关系，同时上箱体设计还应考虑有一定的斜度，以利于雨水的顺利排放。
下箱体：包括多孔板、骨架、滤袋、进气口、检修门。
布袋除尘器上箱体和中箱体是由花孔板分隔。下箱体安装滤袋组件、箱体包括了喷吹系统、提升阀、旁路控制阀、脉冲电磁阀、花板、滤袋组件、滤袋固定框。
2. 灰斗
布袋除尘器灰斗顾名思义就是承接粉尘的一种斗状部件，一般为锥形，碳钢焊接制作，灰斗下端卸料口。
3. 除尘滤袋
布袋除尘器除尘滤袋是由纤维织物缝纫而成，利用纤维织物的过滤作用对含尘气体进过滤。当含尘气体进入布袋除尘器，颗粒大、比重大的粉尘，因为重力的作降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，负气体净化。
这里需要说明的是除尘滤袋的选择跟工况、粉尘特性有关，不同的工况粉尘特性选用的除尘滤袋材质也不相同的。

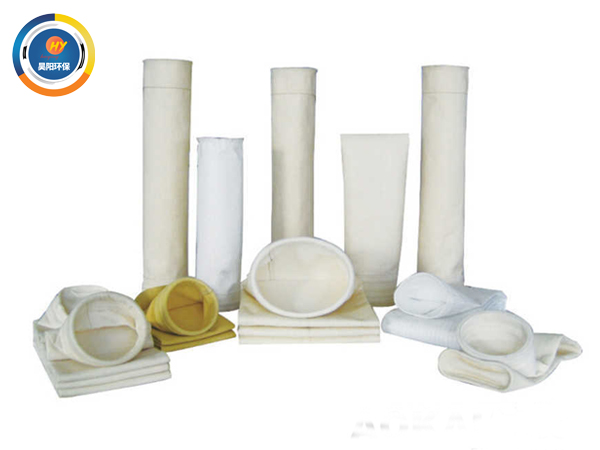

图：除尘滤袋
4. 除尘骨架
见过布袋除尘器内部结果的对除尘骨架肯定不会陌生的。它是一种由筋条焊接而成笼状的物件，伸入除尘滤袋中，对除尘滤袋起到支撑的作用。
5. 电磁脉冲阀
布袋除尘器是以压缩空气为清灰动力，利用脉冲喷吹各部件在瞬间释放压缩空气，同时诱导数倍的二次空气高速反向射入除尘滤袋内的，使得除尘布袋产生剧烈膨胀，并且依靠气体冲击振动力和短时反向气流而抖落灰尘的一种袋式除尘器装置。
布袋除尘器的喷吹装置系统，其内部结构设计包括有仪表、气源、空气管路、分气包、电磁脉冲阀、喷吹管等等组成的。在每排滤袋上均设置有一根喷吹管，每根喷吹管就是通过电磁脉冲阀与分气包相连接连通的。
电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。
6.脉冲控制仪
布袋除尘器脉冲控制仪是向控制阀发出脉冲信号的装置。通过脉冲控制仪可以调节喷吹周期和喷吹时间，因此控制仪是脉冲喷吹布袋除尘器的关键设备，它直接影响着除尘器的清灰效果和正常工作。
目前使用的脉冲控制仪主要有无触点电动脉冲控制仪(即电控)、气动脉冲控制仪(即气控)和机械脉冲控制仪(即机控)三种。
7.星型卸灰阀
星型卸料装置常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.因此,星型卸料器是气力输送系统中常用的重要部件。
布袋除尘器星型卸灰阀结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成.当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而上部卸出,因此,星型卸料器可以定量而连续地卸料。
当然整个布袋除尘器(点击了解相关设备)组成还有包括风机、电机、管道和法兰片等，它们共同作用构成整个除尘系统。
